電動汽車高壓回路預充設計

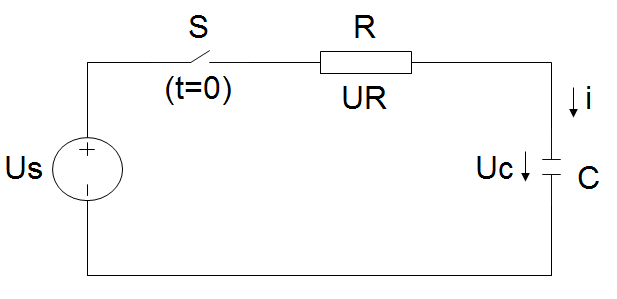

電動汽車內部預充回路主要是針對電機控制器端的大電容進行預充，在動力電池上高壓的瞬間因?yàn)殡姍C(jī)控制器內部大電容瞬間相當于短路，大電流會對控制器內部的IGBT進行損壞，所以需要先給控制器內部的電容進行充電，等電容電壓接近動力電池電壓時，關斷預充回路，閉合電機控制器主接觸器，此時完成上電操作，預充電路的示意圖如下。

如上圖所示，動力電池電壓Us，根據電池的串聯、并聯數量不同而有差異，動力電池單體電壓3.1V~4.2V，標稱電壓3.7V，我們?cè)O(shè)計88串單體電池的話，它的電壓輸入范圍為272.8V~369.9V，標稱電壓為325.6V，單體電壓的串?dāng)?shù)目根據電壓需求選擇，電池的容量也與單體電池的并聯數目有關，比如說單體電池的容量為2.7Ah，那么并聯48組電池，電池的總?cè)萘勘闶?30Ah，電壓確定的情況下，容量確定了。那么電池最大的電能也就確定了，根據計算上述電池的電能為42度電，如果電動汽車每百公里耗電14度的話，至少可以跑300公里了，當然這前提是不要使用空調或者PTC之類的耗電設備。

如上圖所示，S為接觸器，其實就是一個可控開關，一般由BMS來控制預充，R為預充電阻，也稱為黃金鋁殼電阻，因?yàn)樗蛪罕容^高，負載能力強。C是電機控制器母線上的電解電容，一般比較大，通常有幾百u(mài)F。預充電阻的選型是關鍵，下面通過計算進行分析：設計條件：假設Us=400V，C=310uF，預充至95%即認為預充完成。I為預充電流，t為預充時間，則有：

電容兩端電壓：Uc(t)=Us(1-e-t/RC)
電容充電電流：I=C(dUc)/(dt)= C Us d(1- e-t/RC)/ d t= Us/Re-t/RC
那么電阻的瞬時功率：P(t)=I2R= 1/RUs2e-2t/RC
電阻損耗：W=∮t0P(t)dt=∮t0I2Rdt=CUs2( 1-e-2t/RC)/2
電阻平均功率：P= CUs2( 1-e-2t/RC)/(2t)

經計算預充時間t=0.046秒； 電阻損耗W=24.7W；電阻平均功率P=536.8W；過載系數為3.57；最大充電電流I≈8A；通過上述計算，預充電阻選型50Ω 150W滿足電路安全需求�？梢钥闯鲱A(yù)充時間為46ms，非常短暫，幾乎不會影響整車上電流程，但是增加預充電路卻可以提高電機控制器的使用壽命，確保整車安全運行。
