■ 產品特點
KNP被漆電阻具有耐熱性、低溫度系數、重量輕、耐短時間過負載、低雜音、阻值經年變化小等優點。■ 降額曲線

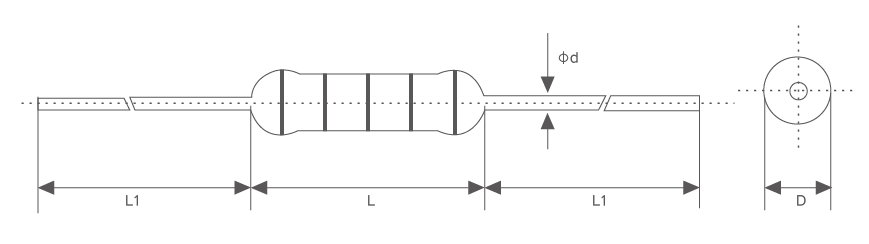

◆ 產品尺寸圖
◆ 產品尺寸表單位：mm
| 規格 | 功率 (W) | L±1 | L1±1 | D±0.5 | Φd±0.2 | 阻值范圍 (Ω) | 出線方式 |
| KNP | 1/2W | 14 | 26 | 4 | 0.8 | 0.1~100 | 引線 |
| 1W | 14 | 26 | 4 | 0.8 | 0.1~100 | 引線 | |
| 2W | 14 | 26 | 4 | 0.8 | 0.1~100 | 引線 | |
| 3W | 16 | 28 | 5 | 0.8 | 0.1~300 | 引線 | |
| 4W | 16 | 28 | 5 | 0.8 | 0.1~500 | 引線 | |
| 5W | 23 | 30 | 7 | 0.8 | 0.1~1K | 引線 | |
| 6W | 23 | 30 | 7 | 0.8 | 0.1~1K | 引線 | |
| 7W | 30 | 35 | 7 | 0.8 | 0.1~1K | 引線 | |
| 8W | 30 | 35 | 7 | 0.8 | 0.1~1K | 引線 | |
| 10W | 35 | 35 | 7 | 0.8 | 0.1~5K | 引線 | |
| 12W | 40 | 35 | 7 | 0.8 | 0.1~5K | 引線 | |
| 15W | 45 | 35 | 7 | 0.8 | 0.1~5K | 引線 | |
| 20W | 50 | 35 | 7 | 0.8 | 0.1~5K | 引線 |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：1000。
■ 電氣、機械特性
| 特性 | 檢查方法 | 性能要求 | 試驗標準 |
| 端子強度 | 端子加載20N 拉力，時間10 秒 | 無可見損傷 | GB/T5729 4.16 |
| 耐振性 | 頻率10Hz-500Hz,10g | 無可見損傷 | GB/T5729 4.22 |
| 短時間過負 | 10倍Pr 5S | △R≤±(2%R+0.1Ω) | GB/T5729 4.13 |
| 絕緣阻值 | 500V±50V直流測試電壓，引出線與鋁外殼間 | ≥100MΩ | GB/T5729 4.6.1.3 |
| 絕緣耐壓 | 500Vac,5mA,1min | 電阻器無擊穿、飛弧 | GB/T5729 4.7 |
| 耐久性 | 室溫施加額定功率負荷96h,1.5h通電,0.5h斷電 | 無可見損傷 | GB/T5729 4.25.2 |
| 穩態濕熱 | (40土2)℃,(93士3)%RH,96hGB | △R≤±(5%R+0.1Ω) | GB/T5729 4.24.2.1.a |
| 溫度快速變化 | -55℃-155℃,5次循環 | △R≤±(2%R+0.1Ω) | GB/T5729 4.19 |
■ 成品識別碼
| KNP | 5 | 10R | J | L |
| 產品類別 | 額定功率 | 電阻值 | 精度 | 接線方式 |
| KNP系列 | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | L＝引線 |
*備注：KNP 5W 10Ω ±5% ,型號：KNP-5-10RJ-L；低電感，在型號中加入字母N，例如： N KNP-5-10RJ
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
