■ 產品介紹：
ACBU制動單元系列采用先進的電力技術和高性能MCU控制器，并與新一代IGBT功率器件相結合，而研發生產的高性能制動產品。其產品可以把電機在制動過程中產生的電能通過功率電阻(制動電阻)釋放掉，以產生足夠的制動轉矩，保證變頻器等設備的正常運行。■ 產品優勢：
1、動作電壓多檔可調■ 產品特點：

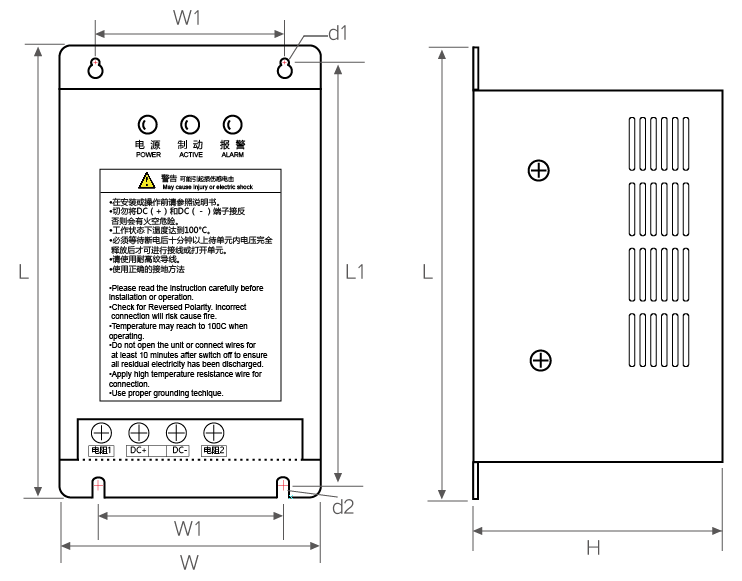

體積小、適用性能廣泛；◆ 產品尺寸圖
◆ 產品尺寸表單位：mm
| 產品型號 | L±1 | L1±1 | W±1 | W1±1 | H±1 | d1±0.2 | d2±0.2 | 重量(KG) | 銅線截面(㎡) |
| ACBU-_011X | 215 | 200 | 110 | 78 | 111 | 6 | 5.5 | 2.5 | 4 |
| ACBU-_022X | |||||||||
| ACBU-_045X | |||||||||
| ACBU-_090X | |||||||||
| ACBU-_110X | 422 | 410 | 186 | 140 | 223 | 6 | 5.5 | 10.5 | 16 |
| ACBU-_132X | |||||||||
| ACBU-_300X | 422 | 410 | 186 | 140 | 223 | 6 | 5.5 | 10.5 | 25 |
| ACBU-_400X | 422 | 410 | 186 | 140 | 223 | 6 | 5.5 | 10.5 | 35 |
*備注：_代表電壓等級，X代表負載類型
■ 成品識別碼
| ACBU | 2 | 022 | S |
| 產品類別 | 電壓等級 | 負載適配功率 | 負載類型 |
| ACBU制動單元 | 2-200V系列 4-400V系列 6-600V系列 | 022=22KW 037=37KW | N-標準型 S-經濟型 |
*ACBU-2022S ( 此款產品為電壓200V，經濟型22KW的制動單元）
