■ 產品特點

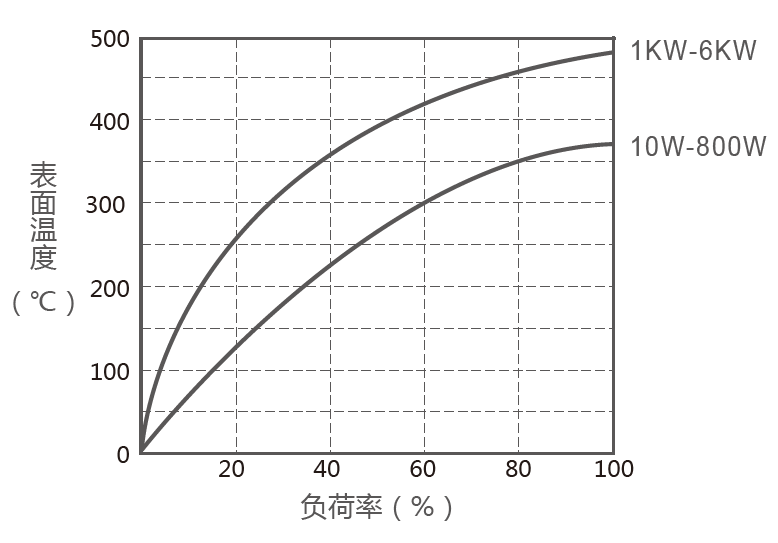

RX20型線繞電阻器，表面涂絕緣耐高溫涂料，具有功率大、耐過載能力強、耐電壓高（指電極與安裝支架間所承受電壓）。■ 表面溫升
■ 降額曲線

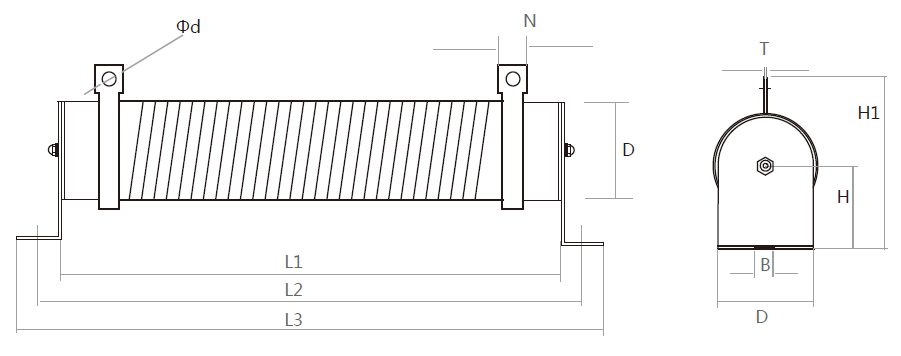

◆ 產品尺寸圖
◆ 產品尺寸表單位：mm
| 規格 | 功率 (W) | L1±2 | L2±2 | L3±3 | D±2 | H±2 | H1±2 | B±0.5 | N±0.5 | T±0.2 | Φd±0.2 | 阻值范圍 (Ω) | 重量 (G) |
| RX20 | 10W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 |
| 20W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 30W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 40W | 85 | 105 | 125 | 20 | 20 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 90 | |
| 50W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 60W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 75W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 80W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 100W | 170 | 200 | 225 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 230 | |
| 150W | 215 | 245 | 270 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 300 | |
| 200W | 267 | 295 | 322 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 390 | |
| 300W | 267 | 290 | 317 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 550 | |
| 400W | 330 | 353 | 380 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 690 | |
| 500W | 330 | 348 | 364 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1~5K | 850 | |
| 800W | 430 | 448 | 464 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1~5K | 1900 | |
| 1000W | 430 | 455 | 480 | 60 | 60 | 118 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 2250 | |
| 1500W | 430 | 460 | 492 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 2650 | |
| 2000W | 430 | 460 | 492 | 80 | 80 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 3000 | |
| 2500W | 500 | 530 | 562 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 3500 | |
| 3000W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4000 | |
| 3500W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4000 | |
| 4000W | 500 | 530 | 560 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4650 | |
| 5000W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 5600 | |
| 6000W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 5600 |
*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：3000。
■ 電氣、機械特性
| 特性 | 檢查方法 | 性能要求 | 試驗標準 |
| 端子強度 | 端子加載20N 拉力，時間10 秒 | 無可見損傷 | IEC60115-1 4.16 |
| 耐振性 | 10~55HZ/0.75mm/2H*3 | 無可見損傷 | IEC60115-1 4.22 |
| 短時間過負載 | 10倍Pr 5S | △R/R≤±2.0% | IEC60115-1 4.13 |
| 絕緣阻值 | DC500V,R>100MΩ | △R/R≤±0.5% | IEC60115-1 4.6 |
| 絕緣耐壓 | UN,60S,I≤1mA | △R/R≤±1% | IEC60115-1 4.7 |
| 耐久性 | Min(UP,UR),1.5H-ON,0.5H-OFF,1000H | △R/R≤±5% | IEC60115-1 4.25 |
| 高溫存儲 | 125℃,80%,500H | 無可見損傷 | IEC60115-1 4.23 |
| 耐焊錫熱 | 350±5℃,3S±0.5S | △R/R≤±0.5% | IEC60115-1 4.18 |
■ 成品識別碼
| RX20 | 50 | 10R | J |
| 產品類別 | 額定功率 | 電阻值 | 精度 |
| RX20系列 | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% |
*備注：RX20 50W 10Ω ±5% ,型號：RX20-50-10RJ；低電感，在型號中加入字母N，例如： N RX20-50-10RJ
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
