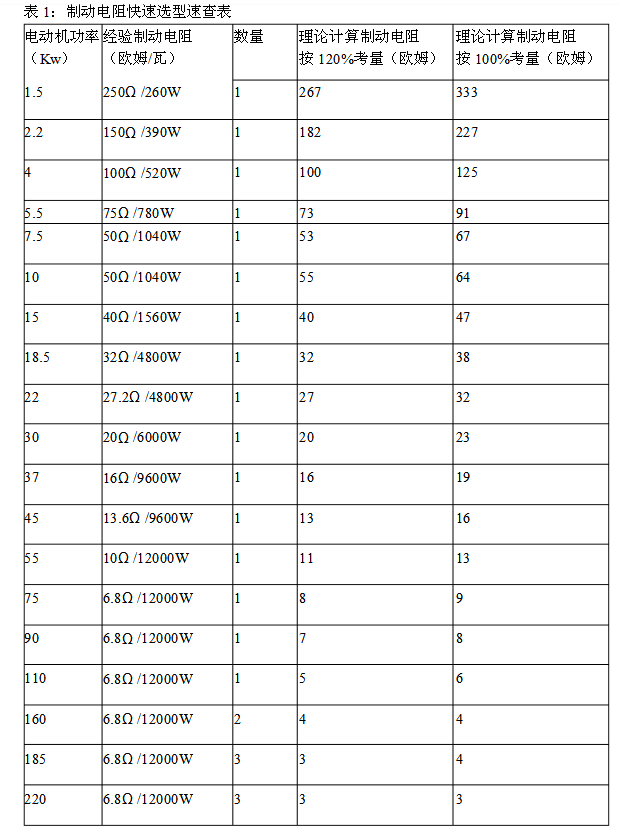

變頻器制動電阻選型表

1、制動力矩或制動電阻計算（380V 系列）

92%：R=780/電動機KW
100%：R=700/電動機KW
110%：R=650/電動機KW
120%：R=600/ 電動機KW （大于7.5KW 電機）
R=400/ 電動機KW （小于7.5KW 電機）
注：
①電阻值越小，制動力矩越大，流過制動單元的電流越大；
②不可以使制動單元的工作電流大于其允許最大電流，否則要損壞器件；
③制動時間可人為選擇；
④小容量變頻器(≤ 7.5KW) 一般是內接制動單元和制動電阻的；
⑤當在快速制動出現過電壓時,說明電阻值過大來不及放電，應減少電阻值。

2、電阻功率計算方法:

電阻功率= 電機功率* （10%--15% ）
一般負荷W(Kw)= 電機功率* 10℅
頻繁制動（ 1 分鐘5 次以上） W(Kw)= 電機功率* 15 ℅
長時間制動（每次4 分鐘以上） W(Kw)= 電機功率* 20℅

一般制動電阻器的選擇應使制動電流Is 不超過變頻器的額定電流Ie,制動電阻最大功率Pmax 要小于1.5 倍的變頻器功率,然后與過載系數相乘。
