2021年線繞電阻器8種常用封裝材料解析

2021年線繞電阻器常用封裝材料一般有絕緣漆，硅樹脂，被釉，涂料，混合材料，塑封，陶瓷，鋁殼八種。

1、絕緣漆是最經濟的封裝材料，且工藝簡單，只需要涂在繞好電阻絲的基體上面，經低溫烘干。絕緣性能一般，且對電阻的散熱作用不大，所以涂絕緣漆的線繞電阻一般工作溫度都不高，不適合用在高溫及高可靠性要求的場合。

2、硅樹脂封裝分為普通的硅樹脂和高溫硅樹脂，大部分的精密線繞電阻都采用硅樹脂封裝，因?yàn)樗捅黄犭娮璧纳a(chǎn)工藝基本相同，沒有高溫的燒結過程，所以不會因?yàn)楦邷責Y(jié)對繞線材料的電性能產生影響。高溫硅樹脂封裝的線繞電阻最高工作溫度一般在175℃，最大可以到275℃。

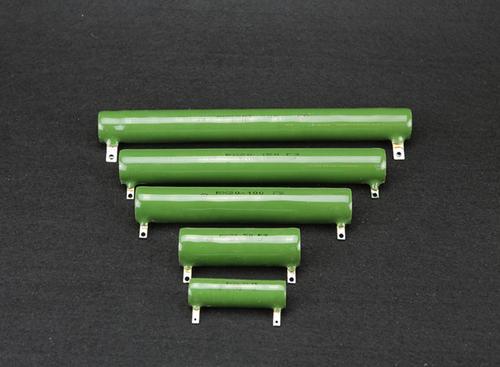

3、被釉的封裝形式需要經過高溫?zé)Y(jié)，最高的工作溫度可以達到345℃。在電阻繞制完成后，經過燒結后在表層涂上釉粉，然后在燒結爐里進行燒結成型。由于工藝復雜，燒結溫度高達750-800℃，燒結的過程對繞線的阻值會產生影響，所以被釉電阻的最高精度一般只能做到5%。本類電阻適合應用于連續滿負荷高溫工作的場合。燒制完成后釉的顏色一般有綠色和褐色兩種。國外的一般為褐色，國內的一般為綠色。綠色釉一般含鉛，性能不如褐色釉。

4、絕緣涂料也是一種封裝材料，工藝簡單，封裝完成后電阻的散熱性能良好，但缺點是長時間高溫工作后容易產生掉皮現象，所以不適合應用于高震動的設備中。使用絕緣涂料的一半是功率比較大的線繞電阻。

5、混合材料封裝的線繞電阻性能良好，成本介于被漆電阻和硅樹脂電阻之間，封裝的表面凹凸不平，但不影響性能。一般混合材料封裝的線繞電阻功率都低于10W,這種封裝材料在國內比較少見。

6、塑封一般針對貼片的線繞電阻和低阻線繞電阻，是將繞制好的基體封裝在一個成型的塑料外殼內，其最高的工作溫度可以達到175℃，高溫工作不會產生掉皮現象，但散熱性能一般。塑封線繞電阻的功率一般都在10W以下。

7、陶瓷封裝的線繞電阻國內習慣稱為水泥電阻，這類電阻都有一個預先成型的陶瓷外殼，把繞制成型的基體放入外殼，然后經一側灌入絕緣材料。這類電阻散熱性能良好，經濟實惠，但體積大，重量高，不適合用于高可靠性場合。

8、鋁殼封裝的線繞電阻今天已經非常普遍，鋁外殼的散熱能力超強，所以一般都適用于于大功率應用的場合。有些鋁殼散熱電阻同時結合水冷來散熱。

有些大功率線繞電阻使用扁平的線材繞制在陶瓷基體上，為了利于散熱沒有經過封裝，這類電阻一般作為剎車電阻和高電流電阻使用，阻值一般較低，功率一般都在500W以上；以上對線繞電阻封裝材料做了簡單的分析，完美的線繞電阻需要有高質量的基體，高質量的線材以及高質量的封裝材料為基礎，經過可靠的生產工藝處理。
